Les ancrages réfractaires jouent un rôle clé dans la fixation des revêtements réfractaires à l'intérieur des équipements à haute température. Ces attaches spécialisées relient les matériaux réfractaires, tels que les briques, les bétons ou la céramique, à la structure métallique des fours, des fours et des chaudières. Leur conception aide à maintenir la stabilité des revêtements réfractaires, en particulier dans les environnements à haute température où la dilatation et la contraction thermiques peuvent provoquer des déplacements ou des dommages. L'importance des ancrages réfractaires devient évidente dans des industries telles que l'acier, le ciment et la pétrochimie, où les applications à haute température nécessitent un support fiable pour les revêtements réfractaires.
Ancrages réfractaires :
Assure la stabilité et le soutien des revêtements réfractaires, empêchant ainsi les fissures ou le délogement.
Répartir les contraintes mécaniques et thermiques sur l'ensemble du revêtement.
Résiste à la corrosion et maintient sa résistance à haute température et dans des conditions difficiles.
Permet une installation et une maintenance plus faciles.
Une sélection appropriée garantit une longue durée de vie des revêtements réfractaires et protège les équipements dans des environnements exigeants à haute température et à chaleur élevée.
Les ancrages réfractaires sécurisent les revêtements à haute température, évitant ainsi les dommages dus à la chaleur et aux mouvements.
Différents types d'ancrages comme ceux en forme de V, en forme de Y, en zigzag et en spirale répondent à divers besoins industriels.
Choisir le bon matériau d’ancrage, comme l’acier inoxydable ou la céramique, garantit durabilité et sécurité.
Une installation correcte et une inspection régulière des ancrages prolongent la durée de vie de l'équipement et réduisent les réparations coûteuses.
Le respect des normes industrielles et des conseils d’experts permet de maintenir des opérations à haute température efficaces et sûres.
Les ancrages réfractaires se présentent sous de nombreuses formes et conceptions, chacune remplissant un objectif spécifique dans les environnements à haute température. Le choix de l'ancrage dépend du matériau du revêtement, des mouvements thermiques attendus et des conditions de fonctionnement de l'équipement. Les principaux types d'ancrages réfractaires comprennent les ancrages en forme de V, en forme de Y, en zigzag et en forme de courbe ou en spirale. Ces ancrages aident à sécuriser les revêtements réfractaires, à répartir les contraintes et à prolonger la durée de vie des fours, fours et chaudières industriels.
Les ancres en forme de V font partie des types d’ancres réfractaires les plus couramment utilisées dans l’industrie. Les fabricants produisent souvent ces ancrages à partir d'alliages haute température tels que l'acier inoxydable ou l'Inconel. Les ancrages en forme de V offrent un support mécanique solide et résistent à la corrosion, ce qui les rend adaptés aux environnements soumis à une exposition élevée à la chaleur et aux produits chimiques.
| Aspect | Détails |
|---|---|
| Applications typiques | Aciéries, centrales électriques, fours à ciment, réacteurs pétrochimiques, incinérateurs |
| Avantages | Résistance à la corrosion, stabilité à haute température, résistance mécanique, polyvalence, longue durée de vie |
| Avantages opérationnels | Maintient l’intégrité du revêtement, prévient l’affaissement ou la fissuration, améliore la sécurité, optimise le transfert de chaleur, prolonge la durée de vie de l’équipement |
Les ancrages en forme de V fonctionnent bien dans les fours, les chaudières et les cheminées. Leur conception permet d'éviter le déplacement du réfractaire sous contrainte ou vibration. Ces ancrages réduisent également les besoins d’entretien en maintenant les revêtements stables pendant de plus longues périodes.
Les ancrages en forme de Y offrent une autre solution fiable pour sécuriser les revêtements réfractaires. Ces ancrages répartissent la charge uniformément sur le revêtement, ce qui aide à prévenir les fissures ou les déplacements. Les fabricants utilisent des matériaux comme l'acier inoxydable 321 ou l'Inconel pour garantir la durabilité et la résistance aux températures élevées.
Les ancrages en forme de Y sont courants dans les fours, les chaudières et les fours des industries pétrochimiques, du ciment et de l'acier. Leur forme assure l’intégrité structurelle et empêche le glissement du matériau, même lors des cycles thermiques. Les conceptions et tailles personnalisées permettent aux ancrages en forme de Y de s'adapter à un large éventail de besoins d'installation, ce qui en fait un choix polyvalent pour de nombreux processus industriels.
Astuce : les ancrages en forme de Y sont particulièrement utiles pour les ancrages réfractaires monolithiques, où une répartition uniforme de la charge est essentielle pour les revêtements épais ou lourds.
Les ancrages zigzag se distinguent par leur pouvoir de retenue supérieur et leur capacité à résister à des contraintes thermiques et mécaniques extrêmes. Leur forme complexe leur confère un avantage dans les environnements à haute température où les ancrages standards pourraient échouer. Bien que les ancrages en zigzag coûtent plus cher en raison de leur processus de fabrication complexe, leurs performances justifient l'investissement dans des applications exigeantes.
Ces ancrages sont idéaux pour les situations où le revêtement réfractaire est confronté à des changements de température fréquents ou à de lourdes charges mécaniques. Les ancrages en zigzag aident à maintenir la stabilité du revêtement, réduisant ainsi le risque de défaillance des équipements critiques.
Les ancrages courbes et hélicoïdaux offrent des performances fiables dans les environnements industriels difficiles. Les fabricants utilisent des nuances d'acier inoxydable de haute qualité telles que 304, 316, 310 et 321 pour produire ces ancrages. Leur conception offre une excellente résistance à la traction, à la corrosion et une stabilité à des températures élevées.
Les ancrages croisés et hélicoïdaux sont largement utilisés dans des secteurs tels que la production d'électricité, le pétrole et le gaz, le traitement chimique, les produits pharmaceutiques et le dessalement. Leur construction robuste et leur résistance à la corrosion sous contrainte, à la fissuration et à l’oxydation les rendent adaptés au support des revêtements réfractaires des équipements exposés à des conditions agressives.
Remarque : Les ancrages modulaires, y compris les types en courbe et en spirale, peuvent être personnalisés pour répondre à des exigences d'installation spécifiques, garantissant ainsi un support précis pour divers matériaux de revêtement.
Le choix des ancrages réfractaires dépend de plusieurs facteurs, tels que le type de revêtement réfractaire, la dilatation thermique attendue et l'environnement d'exploitation. Un choix approprié d'ancrage garantit la stabilité mécanique, s'adapte aux mouvements thermiques et optimise la durée de vie du revêtement réfractaire.
La sélection des bons matériaux utilisés pour les ancrages réfractaires est essentielle pour garantir des performances dans des environnements à haute température. Le choix du matériau affecte non seulement la résistance aux hautes températures mais également la résistance à la corrosion et la résistance mécanique. Ces propriétés déterminent dans quelle mesure les ancrages soutiennent les revêtements réfractaires et combien de temps ils durent dans des environnements industriels difficiles.
Les ancrages réfractaires en acier inoxydable constituent le choix le plus courant dans de nombreuses industries. Les nuances telles que 304, 310S et 330 offrent un solide équilibre entre résistance à la corrosion et résistance aux températures élevées. L'acier inoxydable 304, connu pour sa teneur en chrome et nickel, offre une excellente résistance et ductilité. L'acier inoxydable 310S maintient l'intégrité structurelle et résiste à la corrosion même en cas de chaleur extrême, ce qui le rend idéal pour les fours et les chaudières. L'acier inoxydable 330 se distingue dans les environnements humides ou humides, où il prévient la rouille et maintient son pouvoir de tenue. Ces ancrages peuvent supporter des températures allant de 550°C à 1 250°C , selon la qualité.
| Type de matériau | Limite de température (°C) | Notes |
|---|---|---|
| Acier inoxydable SUS 304 | 550 - 1000 | Acier inoxydable largement utilisé |
| Acier inoxydable SUS 310S | 1000 - 1250 | Acier inoxydable à haute température |
| Acier inoxydable 330 | 11h00 - 11h50 | Résistance supérieure à la corrosion dans les environnements humides |
ASTM C 863 établit les normes pour les ancrages réfractaires métalliques, garantissant que les ancrages réfractaires en acier inoxydable répondent à des exigences strictes en matière de résistance, de durabilité et de sécurité.
Les aciers alliés prolongent les performances des ancrages réfractaires dans des conditions encore plus exigeantes. Les alliages avancés tels que HAYNES® 214®, 230® et 556® offrent une résistance aux températures élevées et une résistance mécanique exceptionnelle. Ces alliages résistent à l'oxydation, à la carburation et à la sulfuration, ce qui les rend adaptés aux environnements chimiques agressifs.
| Nom de l'alliage | Température de service maximale (°C) | Propriétés clés et contexte d'utilisation |
|---|---|---|
| HAYNES® 214® | 1260 | Excellente résistance à l'oxydation, stabilité thermique, résistance à la nitruration |
| HAYNES® 230® | 1150 | Résistance à haute température, résistance à l'oxydation et à la carbo-nitruration |
| HAYNES® 556® | 1095 | Résistance exceptionnelle dans les environnements soufrés, cémentés et agressifs |
Les fabricants s'appuient sur la norme ASTM C 863 pour sélectionner des aciers alliés qui garantissent que les ancrages résisteront aux cycles thermiques et aux atmosphères corrosives.
Les ancrages en céramique offrent le plus haut niveau de résistance aux hautes températures, supportant des températures allant jusqu'à 1 800 °C. Ces ancrages, fabriqués à partir d'argile, d'alumine ou de corindon, excellent dans les environnements où les ancrages métalliques échoueraient. Les ancrages en céramique résistent à l’érosion chimique et maintiennent leur stabilité dans les températures les plus extrêmes. Ils sont souvent utilisés dans les fours, les fours et les réacteurs qui fonctionnent aux limites supérieures des températures industrielles.
La norme ASTM C 863 guide la sélection des ancrages métalliques, mais pour les températures les plus élevées, les ancrages en céramique deviennent la solution privilégiée.
Les chevilles réfractaires sont des composants essentiels dans de nombreuses applications à haute température. Leur rôle principal est de stabiliser les revêtements réfractaires et de protéger les équipements contre les dommages. Les sections suivantes mettent en évidence la manière dont différentes industries utilisent ces ancrages pour garantir la sécurité, l'efficacité et une longue durée de vie.

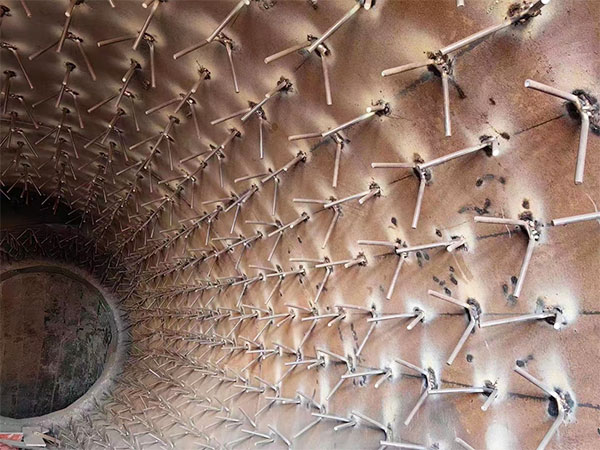

Les fours et les fours fonctionnent sous des températures extrêmes et des contraintes mécaniques. Les ancrages réfractaires fixent les revêtements réfractaires à l'intérieur de ces unités, empêchant ainsi les mouvements provoqués par la dilatation ou la contraction thermique. Les fabricants utilisent des ancrages en acier inoxydable, en acier au carbone ou en alliages spéciaux pour résister à des conditions difficiles.
Ils maintiennent l’intégrité et la durabilité des revêtements réfractaires en maintenant les matériaux en place.
Les ancrages répartissent les charges et empêchent le glissement ou le délogement.
Leur placement forme un réseau de support qui résiste à l’érosion, aux cycles thermiques et aux contraintes mécaniques.
En ancrant les matériaux réfractaires, ils contribuent à maintenir l’isolation et le confinement de la chaleur, ce qui prolonge la durée de vie et la sécurité des fours et des fours.
Des ancrages réfractaires correctement installés réduisent les besoins de maintenance et aident à éviter des réparations coûteuses dans les applications à haute température.
Les chaudières et les incinérateurs s'appuient sur des ancrages réfractaires pour maintenir la stabilité des revêtements réfractaires pendant le fonctionnement. Ces environnements sont confrontés à des changements rapides de température et à une exposition à des gaz corrosifs.
Les ancrages maintiennent les revêtements réfractaires en place, empêchant tout déplacement ou détachement.
Ils soutiennent le revêtement qui protège l’équipement des dommages thermiques et de la corrosion.
La bonne conception et la bonne sélection de matériaux garantissent la durabilité et la fiabilité.
L’inspection et l’entretien réguliers des ancrages et des revêtements aident à prévenir les pannes d’équipement et à réduire les temps d’arrêt.
Les ancrages réfractaires jouent un rôle essentiel dans le maintien de l’intégrité des revêtements réfractaires des chaudières et des incinérateurs. Lorsque les ancrages tombent en panne, les revêtements peuvent se dégrader rapidement, entraînant des réparations coûteuses et des interruptions opérationnelles.
Les cimenteries et les usines pétrochimiques présentent certains des environnements les plus difficiles pour les revêtements réfractaires. Les équipements de ces industries sont confrontés à des attaques chimiques, à des chocs thermiques, à l’usure mécanique et à l’infiltration d’humidité.
Les ancrages réfractaires sécurisent les revêtements des équipements à haute température tels que les fours à ciment et les réacteurs pétrochimiques.
Ils aident à maintenir la durabilité et l’intégrité des revêtements exposés à une chaleur extrême et à des produits chimiques.
Les ancrages stabilisent les revêtements contre les contraintes mécaniques et thermiques, réduisant ainsi les effets de la corrosion et de l'usure.
Une installation et une maintenance appropriées, conformément aux normes telles que API 936, garantissent la stabilité du revêtement et l'efficacité opérationnelle.
Ces pratiques contribuent à réduire les temps d'arrêt et à améliorer les performances des applications à haute température dans les usines de ciment et pétrochimiques.
De nombreuses autres industries bénéficient des applications des ancrages réfractaires. Le tableau ci-dessous présente les utilisations courantes dans plusieurs secteurs :
| Secteur industriel | Applications courantes des ancrages réfractaires |
|---|---|
| Construction | Ancrage de grandes structures en béton telles que des ponts, des barrages et des immeubles de grande hauteur pour garantir la stabilité et la sécurité. |
| Pétrole et Gaz | Sécuriser les plates-formes offshore, les pipelines et les plates-formes de forage pour résister aux forces marines telles que les courants et les vagues. |
| Production d'électricité | Stabiliser les machines lourdes, notamment les turbines, les générateurs et les transformateurs, pour éviter les vibrations et les dommages. |
| Exploitation minière | Soutenir les équipements miniers souterrains, les tunnels, les systèmes de ventilation et les bandes transporteuses pour la sécurité opérationnelle. |
| Fabrication | Ancrage de grandes machines telles que des presses, des équipements d'emboutissage et des systèmes robotiques pour améliorer l'efficacité et la sécurité. |
Ces exemples montrent la polyvalence des ancrages réfractaires pour soutenir les revêtements réfractaires et protéger les équipements dans une large gamme d'applications à haute température.
Les ancrages réfractaires jouent un rôle essentiel dans le maintien en place des revêtements réfractaires à l’intérieur des équipements à haute température. Dans les cimenteries, les chaudières et les fours, ces ancrages empêchent les matériaux réfractaires de tomber ou de se détacher, même lorsqu'ils sont exposés à une chaleur extrême. Les ancrages pour béton réfractaire, tels que les modèles en forme de V ou en forme de Y, offrent un solide support mécanique. Ils maintiennent la stabilité du revêtement et contribuent à maintenir la fiabilité opérationnelle. En sécurisant le revêtement réfractaire, les ancrages garantissent que l'équipement fonctionne de manière sûre et efficace.
Une installation correcte des ancrages réfractaires aide à maintenir l’intégrité structurelle des revêtements réfractaires et prolonge la durée de vie des équipements industriels.
Les ancrages protègent les revêtements réfractaires des dommages causés par la dilatation thermique, les vibrations et les attaques chimiques. Soudés à la coque en acier, ils empêchent le matériau réfractaire de se déplacer ou de s'effondrer. Si les ancrages se corrodent ou échouent, le revêtement peut tomber, exposant la coque métallique aux gaz chauds. Cette exposition peut entraîner une surchauffe et des réparations coûteuses. Une inspection régulière et le remplacement rapide des ancrages endommagés sont essentiels pour maintenir la fiabilité et prévenir une défaillance précoce. Les ancrages de haute qualité résistent à la corrosion et à la fragilisation, même dans des environnements difficiles contenant des substances volatiles.
Les ancrages réduisent le risque d'affaissement, de fissuration ou de détachement.
Ils aident à maintenir un revêtement continu, ce qui améliore le transfert de chaleur et l'efficacité.
Des systèmes d'ancrage fiables protègent à la fois le revêtement réfractaire et l'enveloppe de l'équipement.
Les ancrages réfractaires prennent en charge une large gamme de matériaux réfractaires, notamment les bétons, les briques, les panneaux et les modules de fibres. La conception et la taille de l'ancre dépendent du type et de l'épaisseur du revêtement. Par exemple, les ancrages en forme de Y fonctionnent bien avec des revêtements épais, tandis que les ancrages en forme de V conviennent aux applications plus fines. Les ancrages ondulés traitent les zones soumises à des cycles thermiques fréquents. Les matériaux d'ancrage, tels que l'acier inoxydable ou les alliages résistants à la chaleur, s'adaptent à la dilatation thermique du matériau réfractaire pour éviter les contraintes et les dommages.
Les ancrages réfractaires supportent les bétons, les fibres céramiques et les briques réfractaires.
La conception des ancrages varie en fonction de l’épaisseur du revêtement et des conditions de fonctionnement.
Une sélection appropriée des ancrages garantit la compatibilité et les performances à long terme.
Les utilisations d'ancrages réfractaires mettent en évidence leur polyvalence et leur importance dans le maintien de la sécurité et de l'efficacité des processus industriels à haute température.
Les systèmes d’ancrage réfractaires constituent l’épine dorsale des revêtements réfractaires stables des équipements industriels. Ces systèmes combinent différents types d'ancrages, matériaux et méthodes d'installation pour maintenir les revêtements sécurisés pendant le fonctionnement. Chaque composant fonctionne ensemble pour empêcher le déplacement, la fissuration ou la chute du revêtement réfractaire, même dans des conditions difficiles.
| Type d'ancrage | Matériau | Fonction clé/rôle dans la stabilité du revêtement |
|---|---|---|
| En forme de V | Acier inoxydable ou matériaux résistants à la chaleur | Fournit un solide support mécanique ; conception simple et efficace |
| Ancres en Y | Acier inoxydable ou matériaux résistants à la chaleur | Offre un soutien et une durabilité solides dans les environnements à haute température |
| Goujons d'ancrage | Goujons métalliques soudés aux plaques de base | Fixez les revêtements réfractaires aux surfaces métalliques ; résister aux contraintes mécaniques |
| Ancrages en spirale | Matériaux résistants à la chaleur | S'adapte à la dilatation et à la contraction thermiques pour éviter les dommages |
| Ancrages moletés | Divers matériaux avec surface texturée | Améliore l'adhérence pour éviter le glissement sous l'effet des vibrations ou des contraintes mécaniques |
La conception de systèmes d’ancrage réfractaires efficaces nécessite une planification minutieuse. Les ingénieurs doivent sélectionner des matériaux d’ancrage adaptés à la température de fonctionnement et à l’environnement chimique. L'acier inoxydable, les alliages de nickel et l'acier au carbone sont des choix courants. La conception des chevilles dépend du type de réfractaire, des contraintes mécaniques attendues et de l’épaisseur du revêtement. Un espacement approprié des ancrages, une profondeur d'ancrage et un modèle appropriés aident à répartir les charges et à prévenir les concentrations de contraintes.
Un système bien conçu permet la dilatation et la contraction thermique. Protéger les pointes d’ancrage avec des capuchons ou des revêtements en plastique aide à prévenir les fissures. Une inspection et un entretien réguliers assurent la fiabilité du système. Les inspections doivent avoir lieu lors d’arrêts programmés ou par imagerie thermique à distance. Les plans de maintenance peuvent inclure des contrôles trimestriels ou annuels, en fonction de l'utilisation de l'équipement.
La sélection des bons systèmes d’ancrage réfractaire implique plusieurs étapes clés :
Faites correspondre le matériau d’ancrage à la température la plus élevée prévue. Pour les températures élevées, utilisez des nuances comme l'acier inoxydable T310 ou l'Incolloy 601.
Choisissez le type d’ancrage en fonction de l’épaisseur du revêtement. Les ancrages métalliques conviennent aux doublures de moins de 9 pouces, tandis que les ancrages en céramique conviennent mieux aux doublures plus épaisses.
Dimensionnez les ancrages pour atteindre 75 à 85 % de l'épaisseur du revêtement, en gardant les pointes près de la face chaude.
Concevez l’espacement et le modèle des ancrages pour s’adapter à la géométrie de l’équipement et réduire les contraintes.
Utilisez des revêtements ou des ancrages flottants pour permettre le mouvement et éviter les fissures.
Assurez-vous que des installateurs qualifiés s’occupent du soudage et de la fixation.
Maintenez un calendrier d’inspection régulier pour détecter les problèmes le plus tôt possible.
Astuce : Un système d'ancrage réfractaire robuste maintient la stabilité du revêtement, même si des fissures se développent, et prolonge la durée de vie de l'équipement dans les applications à haute température.
Les ancrages réfractaires sont disponibles en types métalliques et céramiques, chacun étant choisi en fonction de l'épaisseur du revêtement, de la température et de l'application. Les ancrages en acier inoxydable et en Inconel, tels que les ancrages en V et en Y, soutiennent les revêtements des fours et des fours, tandis que les ancrages en céramique supportent la chaleur extrême. Une sélection et un placement appropriés des ancrages évitent les pannes, réduisent la maintenance et prolongent la durée de vie de l’équipement.
Le respect des normes ASTM et API936 garantit que les ancrages résistent aux contraintes et à la corrosion.
La consultation d'experts et l'utilisation de matériaux de qualité contribuent à maintenir la sécurité et l'efficacité dans les environnements à haute température.
Choisir le bon système d’ancrage protège à la fois le revêtement réfractaire et l’équipement, évitant ainsi des temps d’arrêt et des réparations coûteux.
Les ancrages réfractaires maintiennent les revêtements réfractaires en place à l’intérieur des équipements à haute température. Ils empêchent la doublure de bouger, de s'affaisser ou de tomber. Ce support contribue à protéger l’équipement et garantit un fonctionnement sûr et efficace.
Les experts recommandent d’inspecter les ancrages réfractaires lors de chaque arrêt de maintenance programmé. Des contrôles réguliers permettent de détecter rapidement la corrosion, l’usure ou les dommages. Une détection précoce évite des réparations coûteuses et des pannes d’équipement.
Les fabricants déconseillent de réutiliser les ancrages réfractaires. Le retrait peut affaiblir l’ancrage ou causer des dommages cachés. Les nouveaux ancrages offrent une meilleure sécurité et de meilleures performances pour chaque installation.
| Description | standard |
|---|---|
| ASTM C 863 | Définit les exigences pour les ancrages métalliques |
| API936 | Couvre l'installation réfractaire dans les industries |
Ces normes garantissent que les ancrages répondent aux directives de sécurité et de qualité.
